测量几何

对很多使用者来说,测量工具上所给的角度大都难以令人理解。这个手提工具可以从45°照射角出发在-15°, 15°, 25°, 45°, 75° 和110°时测量掠射角。它在-45°时位于法线。负显示在物理上是不正确的,因为光学规律是

入射角 = 反射角


从掠射角出发来计算镜面-几何体。给定的15°角意味着,15°的掠射角,是在-30°被测量的。

新的-15°-几何体;它是在亮光后,在透射位置测量的。和+15°-几何体一起,也就是cis-位置,可以借助反射曲线来分析,是否是一个带彩色干扰色素的涂漆方式,还是用白色的干扰色素或铝色素。

对干扰色素和用这个色素的漆或塑料都可以进行接近光亮的测量。在掠光角 20°和30°之间的范围里,就是它的反射色到透射色的过渡。或明确表达就是,干扰颜色对整个颜色的感觉能做到接近光亮的最强烈的影响,当被吸收的部分继续对整个颜色感觉造成光亮的感觉时。
这个例子展示了在灰色背景上的珍珠绿;在25°和45°之间反射曲线的形发生了变换:这就是从反射到透射的变换。

干扰规律表明与照射角度有关:越平坦地照射,颜色就会更多地往短波方向推移。这个图表中,干扰线连接了在不同照射角度上测量点。灰色线表明了手提工具测量的值。


有节奏地展现OEM-色彩创造性

今日OEM-系列色彩的涂漆方式一般包含了三种不同的色素种类:可以部分吸收入射光的彩色色素,余下的光都会向各个方向散射,可以直接反光的铝色素,有选择性反射光的干扰色素。
挑战在于,把这三个种类用一种巧妙的方式组合在一起。如果要更多的彩色色素,以至于散射的部分在前面,或者比如要给系列色彩的火花般的感觉打一个特别的分数?重要的是,在创造一个时尚的系列颜色时,要知道与角度有关的效应:现在这个手提测量工具只够用来按物理要求来测量干扰效应。在视觉观察时,经常也包含了窗口的或灯箱内的几何体,但它不表现干扰效应。


Red Sparkle

XillaMaya-色素,特别是XillaMaya Crystal Silver的,体现了火花的特殊效应。这个效应不是物理效应,而是被定义为一种感受。各个公司和机构因“红色火花”的名义而建立网络,走到一起,来进行研究,并交流研究结果。ASTM - 有点像德国DIN-工业标准的美国标准委员会 - 为火花主题设立了工作组。


向上

联系方式                       deutsch english chinese espanol

Werner Rudolf Cramer
Hafenweg 22
48155 Münster
德国
T +49-172-2366667

e-mail:
info (bei) wrcramer [punkt] de


2017年颁布

Eines für alle - Mischsysteme im Einsatz
DfwG-Report 2/2017

Kein blasser Schimmer
Kunststoffe 07/2017

Autolack: Wie Deutschland die Farbe verlor
www.farbeundlack.de 05/2017

以干涉顏料對彩色與灰色底漆進行測試對比的研究(下)
Coloured versus Grey Undercoats - Trials with Interference Colours (Part 2)
CCJ 5/2017

以干涉顏料對彩色與灰色底漆進行測試對比的研究(上)
Coloured versus Grey Undercoats - Trials with Interference Colours (Part 1)
CCJ 3/2017

Undercover influences
European Coatings Journal 05/2017
www.european-coatings.com

Buntes in Vergangenheit und Moderne
Fahrzeug + Karosserie 05/2017

Die Mischung macht's
Fahrzeug + Karosserie 05/2017

Lackierfehler - und wie sie sich vermeiden lassen
Fahrzeug + Karosserie 05/2017

Welcher Füller darf's denn sein?
Fahrzeug + Karosserie 05/2017

Livestream 2017/03/08
Farbe und Lack, Vincentz-Verlag

Im Untergrund steckt der Einfluss
Farbe und Lack 03/2017

Hidden Secrets of Effect Pigments
Paint & Coatings Industry 01/2017


2016年颁布

Farben und Mischlacke
Fahrzeug + Karosserie 12/2016

Farbe, nichts als Farbe?
DfwG-Report 3/2016

干涉着色剂和多色着色剂的有效使用
Paint & Coatings Industry 中文版 2016年11月

The Effective Use of Interference and Polychromatic Colorants
Paint & Coatings Industry 09/2016

Matt soll matt bleiben
autofachmann 08/2016

Great-looking thanks to interference pigments
European Coatings Journal 06/2016
www.european-coatings.com

干涉颜料与多彩色颜料的有效利用
www.chinacoatings.com.cn 06/2016

Matt soll matt bleiben
kfz-betrieb 16/2016

Veränderungen in kleinen Schritten
Fahrzeug + Karosserie 04/2016

Rainbows made to order
European Coatings Journal 04/2016

夢幻色彩創造的八個黃金法則
Eight Golden Rules for a Fantastic Colour Creation
CCJ 3/2016

Jenseits des Regenbogens
Farbe und Lack 03/2016

Formulating Excellent Automotive Effects
European Coatings Journal 01/2016

Das 1x1 der Farbkreation
Farbe und Lack 01/2016


2015年颁布

Farben und Mischlacke
Fahrzeug + Karosserie 12/2015

Effektheischend und bunt
Farbe und Lack 11/2015

Wenig Neues in Sicht
Fahrzeug + Karosserie 10/2015

Die Mattigkeit und ihre Folgen
Fahrzeug + Karosserie 4/2015

Mal so und mal so
Fahrzeug + Karosserie 2/2015

Aus meiner Sicht
Fahrzeug + Karosserie 1/2015

Weniger Bunt, mehr Weiß auf deutschen Straßen
Farbe und Lack 1/2015


2014年颁布

Wenn Farben fehlen
Fahrzeug + Karosserie 12/2014

Was hinterm Farbwunsch steckt
Fahrzeug + Karosserie 11/2014

Immer noch keine Bewegung
Fahrzeug + Karosserie 08/2014

Reparaturlackierung Teil4
Fahrzeug + Karosserie 08/2014

Wem gehört das Rot nun wirklich?
Fahrzeug + Karosserie 07/2014

Effektpower auf neuer Basis
Fahrzeug + Karosserie 06/2014

Farbenwelt und Mischsysteme
Fahrzeug + Karosserie 05/2014

So sieht's farblich aus auf den Strassen
fml 05/2014

Alles wie bisher oder?
Fahrzeug + Karosserie 03/2014

Reparaturlackierung Teil3
Fahrzeug + Karosserie 02/2014


2013年颁布

Farben und Mischlacke
Fahrzeug + Karosserie 12/2013

Reparaturlackierung Teil1
Fahrzeug + Karosserie 10/2013

Nichts Neues von der Straße
Fahrzeug + Karosserie 9/2013

Mattlackierungen beurteilen
Fahrzeug + Karosserie 5/2013

Dabei zwei neue Farben kreiiert
Fahrzeug + Karosserie 4/2013

Nicht mehr Farbe im Jahr 2012
Fahrzeug + Karosserie 2/2013

Reparaturlackierung Teil4
Fahrzeug + Karosserie 2/2013

Mix and match
European Coatings Journal 1/2013

Strategisches Farbdesign
Farbe und Lack 1/2013

Und somit deutlich schneller
Fahrzeug + Karosserie 1/2013


2012年颁布

Visuelle und instrumentelle Geometrien der Farbabmusterung
DfwG-Report 3/2012

Warum Farben so schön sind!
Fahrzeug + Karosserie 11/2012

Reparaturlackierung Teil3
Fahrzeug + Karosserie 09/2012

Den eigenen Farbton schaffen
Fahrzeug + Karosserie 09/2012

Reparaturhersteller mittendrin
Fahrzeug + Karosserie 09/2012

Den Geheimnissen der Lackkunst auf der Spur
Phänomen Farbe 08/2012

顏色匹配中的 目測及儀器幾何條件— 為何使用者覺得顏色匹配困難?
China Coatings Journal July 2012

Effekte richtig verstehen
Fahrzeug + Karosserie 05/2012

Making Sense of Measurement Geometries for Multi-angle Spectrophotometers
Color Research and Application 04/2012

Color Diversity
Kunststoffe International 04/2012

Über die Vielfalt der Farben
Kunststoffe 04/2012

Es glitzert wie am Sternenhimmel
Fahrzeug + Karosserie 04/2012

Reflections on the right angle
European Coatings Journal 04/2012

干涉顏料的光學性能 ——其描述和表征的方法
China Coatings Journal March 2012

Farbiger oder grauer Füller
Fahrzeug + Karosserie 03/2012

Es graut so grau auf deutschen Straßen
Farbe + Lack 03/2012

Reparaturlackierung Teil1
Fahrzeug + Karosserie 03/2012

Es wird eintöniger auf deutschen Straßen
Fahrzeug + Karosserie 02/2012

Beurteilung und Abmusterung von Interferenzpigmenten
Farbe + Lack 01/2012

Optische Wirkung des Klarlackes
Fahrzeug + Karosserie 01/2012


我的书


这本书里收集了许多我的关于“汽车涂漆设计”主题的文章。这里也包括有关颜色,色彩系统,涂漆,涂漆应用和喷漆的说明和信息,



我的第一本Windows书 - 在买了我第一台Compaq-PC后的第3年。



我的第二本Windows书 - 只是关于Windows 3.1



喷漆-书 1



喷漆-书 2



喷漆-书 3 - 对喷漆-书1进行完全修改的书



这本历史性的书和Ingo Röver同著,Ingo Röver对它的修改和技术负责。


合著者布罗克豪斯百科全书第21版


合著者汽车及车身

列出的所有书籍在德国国家图书馆


向上

汽车涂漆设计

在70年代中,我建立了我的色彩实验室;我成功发展了配方和过程,为了不用中间胶片而直接从幻灯片印制40x50厘米大的相片。印胶片 - 彩色胶片和幻灯片 - 也曾是我的特技,就好像晒彩照。
我已在1976年在Münster市的市政厅第一次展览了我自己通过晒胶卷而印的彩照。后来接着又举办了12个带不同表现对象组群的展览(在新奥尔良,法国和恩斯赫德Enschede,荷兰等地)
从事彩色摄像(同时也运用色彩规律)是开始进入汽车涂漆设计的良好基础。因为人们在一辆修好的车上不再能认出修理痕迹(这是一个成功修理的前提),这让我产生一个主意,就是在车辆设计中使用有目的的补漆。
我给了这个设计和技术一个“汽车涂漆设计”的名字,并在80年代末写了一本同名的书。

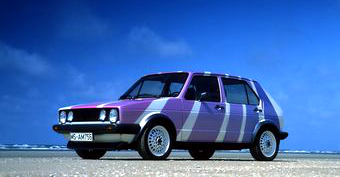

我第一辆高尔夫汽车的完整设计:先涂一层白色填料,在上面再涂一层白色的珍珠效应的涂漆,再涂两次清漆。在清漆上我把条纹粘除,表面用有色填料涂层,这上面再上彩色的珍珠效应的涂漆。之后再涂8层清漆,中间也打磨,这样所有的色彩线条都像是被嵌入了玻璃。实施工作几乎进行了3个月。

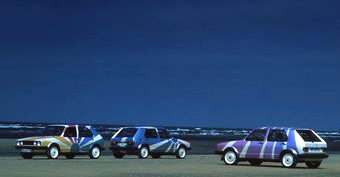

后来还出现了另外两个这样的“阳光国王”:第一个阳光国王的色彩条纹是从车顶的后面的长方形开始向前面左侧流的(见右照片),第二个阳光国王的“太阳”在车右面,那么这个“阳光国王”的驾驶位一面是白色的(见中间的照片)。 第三个阳光国王是最彩色的;它的“太阳”在驾驶位一面的下方,色彩条纹流过整个车身(左边的照片)。 /p>


aurum magicum

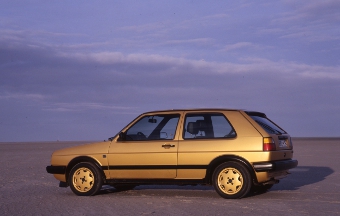

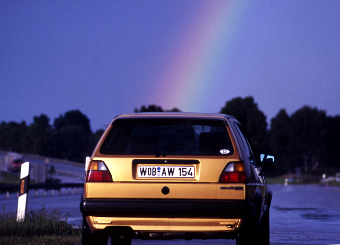

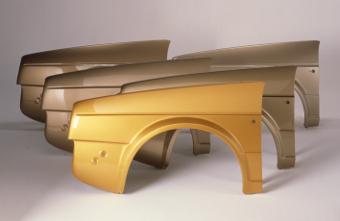

80年代末我产生了一个主意,用新的色素组合(带Mica-载体和氧化钛/氧化铁涂层)来创造一种金色的颜色。从12中试验混合色中我选了一种,并给了他一个美丽的拉丁名字“aurum magicum”。所有其他金色也能穿透它们的颜色和光亮。
如果和一辆真正用金粉涂漆的车辆对比,所有试验人员都说,我的高尔夫有着真正的金色。我不仅“发明”了金色,还把淡色金和红金也创造为一体。
最后,我把生产“aurum magicum”的许可卖给了Wuppertal市的涂漆制造商Herberts,由他们把颜色用Standox的补漆方案提供给市场。

当彩虹消失时,“aurum magicum”就出现了!


有规格的系列色彩

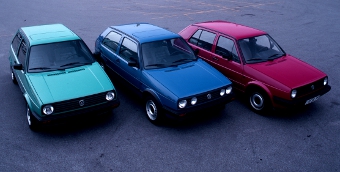

人们应该可以谈论色彩,人们应该能够认可色彩!以这个座右铭,我在80年代末又为大众汽车创造了三种OEM-系列色彩:“高尔夫绿”过去是,现在也是最引人注目的系列色彩,因为在同样波长时它最大的反射力正对应我们眼睛最大敏感度。“高尔夫红”是系列色彩的锈红色,“高尔夫蓝”使这三种色彩变得完整。

左边图中的“火星红”,黄色的“高尔夫红”和右边的“纯交通痕迹”,蓝色为锈色红的“高尔夫红”!
在这三重奏里,黄色在哪里?有力的黄色在风格上与这三种高尔夫颜色不般配。没有暗黄色,我们也不能看它。棕色或赭石不是暗黄色,但经常被称为是替代色。这样,这个创作就是这三种“高尔夫色”!
